Wesentliche Eigenschaften*

Mess- und Regelbereiche

• Durchflussmesser: 0 – 5 sccm bis zu 0 – 15,000 slm (N2 Äquivalent)
• Durchflussregler:    0 – 5 sccm bis zu 0 – 10,000 slm (N2 Äquivalent)

Hohe Messgenauigkeit:  ab ±(0.2% vom Endwert + 0.5% vom Messwert)

Hohe Reproduzierbarkeit:  ab ±0.05% vom Endwert

Kurze Ansprechzeiten

Geringer Durckabfall

Metall- oder Elastomer-gedichtet

Hohe Druckfestigkeit: bis zu 34 bar oder höher (68 bar optional)

Spannungsversorgung: 11-36 VDC unipolar oder bipolar (z.B. +24 VDC, ±15 VDC)

Analogausgänge: 0-5V, 0-10V, 0-20 mA, 4-20 mA

Sollwertvorgabe:  0-5V, 0-10V, 0-20 mA, 4-20 mA

Digitale Schnittstellen: RS232, RS485, USB

Mechanische Anschlüsse: Swagelok, VCR, VCO, oder Flansch

NIST-rückführbare Kalibrierung

*abhängig von der Baureihe

Digitale 300B Serie – 300 Vue

Eine ganz neue Sicht auf die Durchflussmessung/-regelung!

300 Vue ist die neueste Serie von digitalen thermischen Gas-Massendurchflussmessgeräten, die eine exakte, schnelle und komfortable Gasmessung und -regelung ermöglichen.  Das Touchscreen-Farbdisplay ermöglicht es dem Benutzer, die Durchflussmenge direkt vor Ort vom Gerät abzulesen und zu steuern. Das Hauptmenü zeigt den Durchfluss, den Durchfluss-Sollwert (beim Regler), die Maßeinheiten und den Ventilmodus (Auto, offen, geschlossen) an. Die Anzeige kann auch die Änderung des Durchflusses über die Zeit grafisch darstellen. Die B-Serie verfügt ebenfalls über einen USB-Anschluss, der bei allen Modellen Standard ist. Das Gerät kann sekundenschnell installiert und in Betrieb genommen werden.

• Touchscreen-Farbdisplay
• Ausgezeichnete Genauigkeit von
  ± (0.5% vom Messwert + 0.2% vom Endwert)
• Multigas-Kalibrierungen
• Sensordiagnostik
• Totalisatorfunktion
• Analoge Ausgänge: 0-5VDC, 0-10VDC, 0-20 mA, 4-20mA
• Digitale Ausgänge: RS232, RS485, USB
• Modelle von 0-5 sccm bis 10.000 slm
• Anschlussoptionen:
  von Klemmverschraubungen bis zu Oberflächenmontage
• Metal- und Elastomer-Dichtungen verfügbar

Sehen Sie Hastings‘ Video zur Funktionsweise des 300 Vue!

200 Serie

Universell – Exzellente Stabilität!

Teledyne Hastings flexible, universell einsetzbare 200 Serie misst und regelt den Massendurchfluss in einer Vielzahl von Anwendungen. Die 200 Serie zeichnet sich durch Zuverlässigkeit und Stabilität aus und wird besonders wegen ihres sehr stabilen Betriebs auch bei wechselnden Umgebungsbedingungen gewählt. Eine große Auswahl an Elastomerdichtungen ermöglicht den Einsatz der meisten Gase.

Der Messbereichsendwert wird vom Anwender festgelegt. Ein NIST-rückführbares Kalibrierzertifikat wird standardmäßig mitgeliefert. Auch korrosive Gase und Drücke bis zu 68 bar sind einfach zu messen. Eine Reinigung für den Sauerstoffbetrieb ist möglich.

Geringer Druckabfall, Hohe Durchflussraten!

Die HFM-200 LFE-Serie von Teledyne Hastings kann für die genaue Messung des Gasdurchflusses in einer Vielzahl von Anwendungen konfiguriert werdeen. Das HFM-200 LFE hat Durchflussbereiche von 0-10 sccm bis zu Durchflüssen von 0-15.000 slm, bietet analoge Ausgänge und ist aus Edelstahl gefertigt.  Die Laminar Flow Elemente (glattes Ende, mit Gewinde oder Flansch) sind in verschiedenen Größen von 3/8″ bis 8″ erhältlich. Geringe Druckverluste bei vollem Durchfluss.

300 Serie

Ganzmetall, kurze Ansprechzeiten, geringe Durchflussraten!

Die 300 Serie zeichnet sich durch ihre Zuverlässigkeit und Stabilität aus und wird besonders aufgrund ihres schnellen Ansprechverhaltens unter verschiedensten Bedingungen gewählt. Die metallgedichteten HFM-300 / HFC-302 Durchflussmesser und -regler besitzen Durchflussbereiche von 0-5 sccm bis 0-25 slm. Die Geräte gestatten eine genaue Messung des Massendurchflusses ohne Korrekturen oder Kompensationen von Gasdruck und Temperatur.

Die Messung korrosiver Gase und Messungen bei Arbeitsdrücken bis zu 68 bar sind einfach möglich. Der Einfluss von mäßigem Überdruck oder geringem Overflow verursachen keine Schäden.

Leistungsstark – kurze Ansprechzeiten!

Die HFM-301/-305 Durchflussmesser und HFC-303/-307 Durchflussregler zeichnen sich durch ihre überragenden Einschwingzeiten aus und decken den mittleren bis hohen Durchflussbereich ab. Der Messbereich wird vom Anwender festgelegt. Die Geräte verfügen über analoge Ausgänge, sind aus Edelstahl gefertigt und können so konfiguriert werden, dass sie entweder normal offene oder normal geschlossene Ventile haben. Diese Geräte sind intrinsisch linear und haben eine Genauigkeit von besser als ±1% vom Endwert (Vollausschlag).

Hastings Massendurchflussmesser benötigen unter normalen Betriebsbedingungen mit sauberen Gasen keine regelmäßige Wartung.

Digitale 300A Serie

Ganzmetall, kurze Ansprechzeiten, Hohe Präzision!

Die HFM-D-300A / HFC-D-302A Massendurchflussmessgeräte haben Durchflussbereiche von 0-5 sccm bis 0-25 slm, verwenden metallischen Dichtungen, bieten analoge und digitale Ausgänge und weisen eine Genauigkeit von ±(0,5% vom Messwert + 0,2% vom Messbereichsendwert) auf. Einfache, benutzerfreundliche digitale Kommunikation erfolgt mittels Windows-basierter Software-Schnittstelle.

Die Digitale 300 Serie verwendet einen thermischen Massendurchflusssensor, der für ein außergewöhnlich lineares Ansprechverhalten bei sich ändernden Durchflussmengen ausgelegt ist. Darüber hinaus ist die Elektronik präzise auf jeden Sensor abgestimmt, um eine schnelle Ansprechzeit zu gewährleisten. Der große Durchmesser der Sensorröhre der digitalen 300 Baureihe gewährleistet einen geringen Druckabfall.

Digital Verstärkt, Hohe Präzision!

Die Messung eines Gasflusses mit einer massenbasierten Methode garantiert Genauigkeit, Reproduzierbarkeit und Stabilität. Die A-Baureihe der digitalen 300 Serie deckt einen Bereich von 0-1000 slm (HFM-D-301A/HFC-D-303A), über 0-2500 slm (HFM-D-305A/HFC-D-307A) bis 0-10.000 slm (HFM-D-306A/HFC-D-308A) ab. Optional steht ein IP-67-Gehäuse zum Schutz vor Wasser und Staub zur Verfügung.

Selbstdiagnose von Sensor, Ventil und Überlauf sind in den digitalen Funktionen enthalten. Interessant ist auch der automatische Nullabgleich; diese Funktion erkennt, wenn das Ventil geschlossen ist und setzt den Nullpunkt automatisch zurück. Diese Massendurchflussmesser und -regler können bis zu 10 Kalibrierungen für verschiedene Bereiche und Gase speichern.

Die digitale 300 Serie kann mit jedem Netzteil betrieben werden das 11 – 36 VDC liefert (z.B. bipolar ±12 VDC, ±15 VDC oder unipolar +24 VDC).

Netz- und Anzeigegeräte

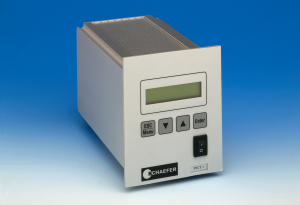

Einkanal-Netzteil / Anzeige

• Betreibt einen Durchflussmesser,
  -regler oder Vakuummeter
•  Zeigt die Maßeinheiten an
• Analog: 0-5 vdc, 0-10 vdc
• RS-232/RS-485

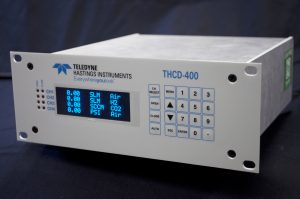

Vierkanal-Netzteil / Anzeige

• Betreibt vier Durchflussmesser, -regler,
  Vakuummeter und mehr
• Zeigt gleichzeitig vier Kanäle mit
  Maßeinheit und Gasart an
• Analog: 0-5 vdc, 0-10 vdc, 4-20 mA
• RS-232/RS-485
• Verhältnisregelung für Gasmischung
• Summenzähler-Funktion

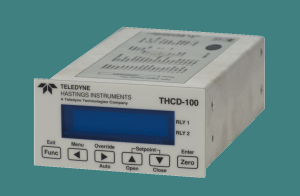

                                                                                                                                                 Teledyne Hastings Instruments THCD-101

                                                                                                                                                    Teledyne Hastings Instruments THCD-401

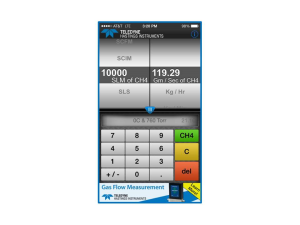

Kostenlose Massendurchfluss-Konverter APP

Teledyne Hastings Instruments hat eine Massendurchfluss-Konverter APP entwickelt, die eine schnelle Umrechnung von Durchflussmesswerten von einer Einheit in eine andere ermöglicht. Der Anwender hat auch die Möglichkeit, die Gasart und die Referenzbedingungen oder STP (Standard Temperature & Pressure) zu ändern, die bei der Umrechnung zwischen Massenflusseinheiten wie gm/s, lbs/hr und volumetrisch abgeleiteten Einheiten wie slm, sccm, scfh, scfm usw. angegeben werden müssen.

Vier Versionen sind verfügbar: iPhone, iPad, Android und webbasiert. Die iPhone und iPad Versionen können kostenlos im Apple iTunes Store heruntergeladen werden. Die Version für Android kann von Google Play bezogen werden. Die webbasierte Version ist verfügbar unter www.massflowconverter.com.

Luftprobenahme
Industrieöfen
Gasmischsysteme
Medizinische Forschung
Instrumentelle Analytik
Katalysator-Charakterisierung
Getränkeindustrie
Gaschromatographie

Thermisches Flammspritzen
Dichtheitsprüfung
Luft- und Raumfahrt
Porositätsuntersuchungen
Dünnschicht-Abscheidung
Lieferung von hochreinen Gasen
Pharmazeutische Prozesse
Automotive-Prüfstände

Überwachung der Umweltverschmutzung
Halbleiter-Verfahren
Alternative Energien
F&E im Bereich Brennstoffzellen
Eichpflichtige Gasmessungen
Photovoltaik-Prozesse
Glasindustrie
Plasma-Beschichtungsverfahren
